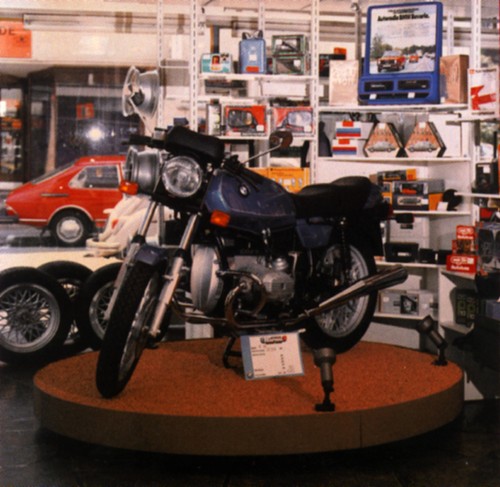

Mehr Aufmerksamkeit durch Bewegung

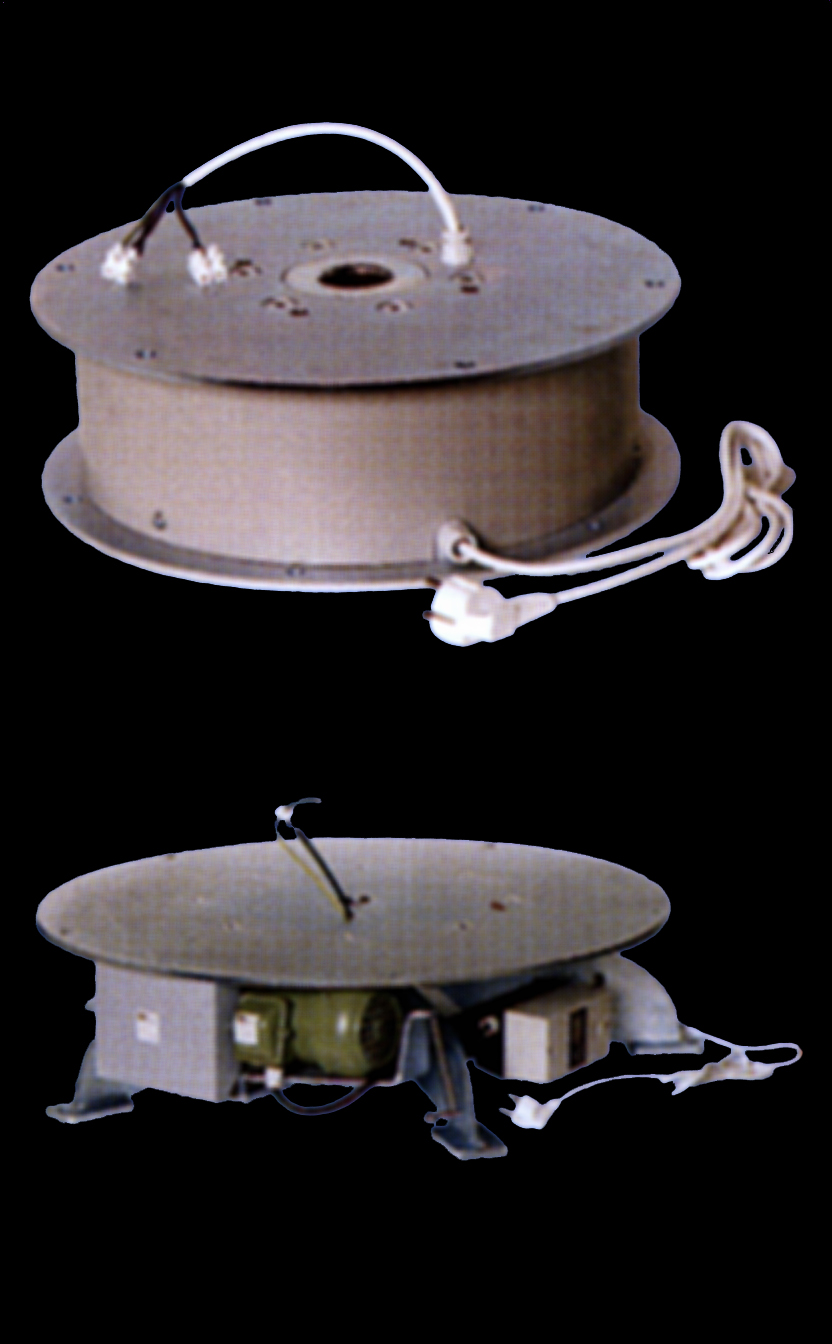

Drehbühne: Das neue “indoor/outdoor” Modell. Die zentrische Belastung der K 500 L beträgt max. 500 kg. Bedingt durch die durchgehende Hohlachse mit einem lichten Durchmesser von
42 mm ist diese Drehbühne sehr universell einsetzbar. So zum Beispiel als Drehvitrinenantrieb, Drehobjekte für Innen - und Aussenwerbung, Zeitungs-, Bücherständer, für Grossuhren bei Städtewerbung, mit oder ohne Schleifring zur rotierenden Stromübertrgung.
K500










SK1000
 k500a

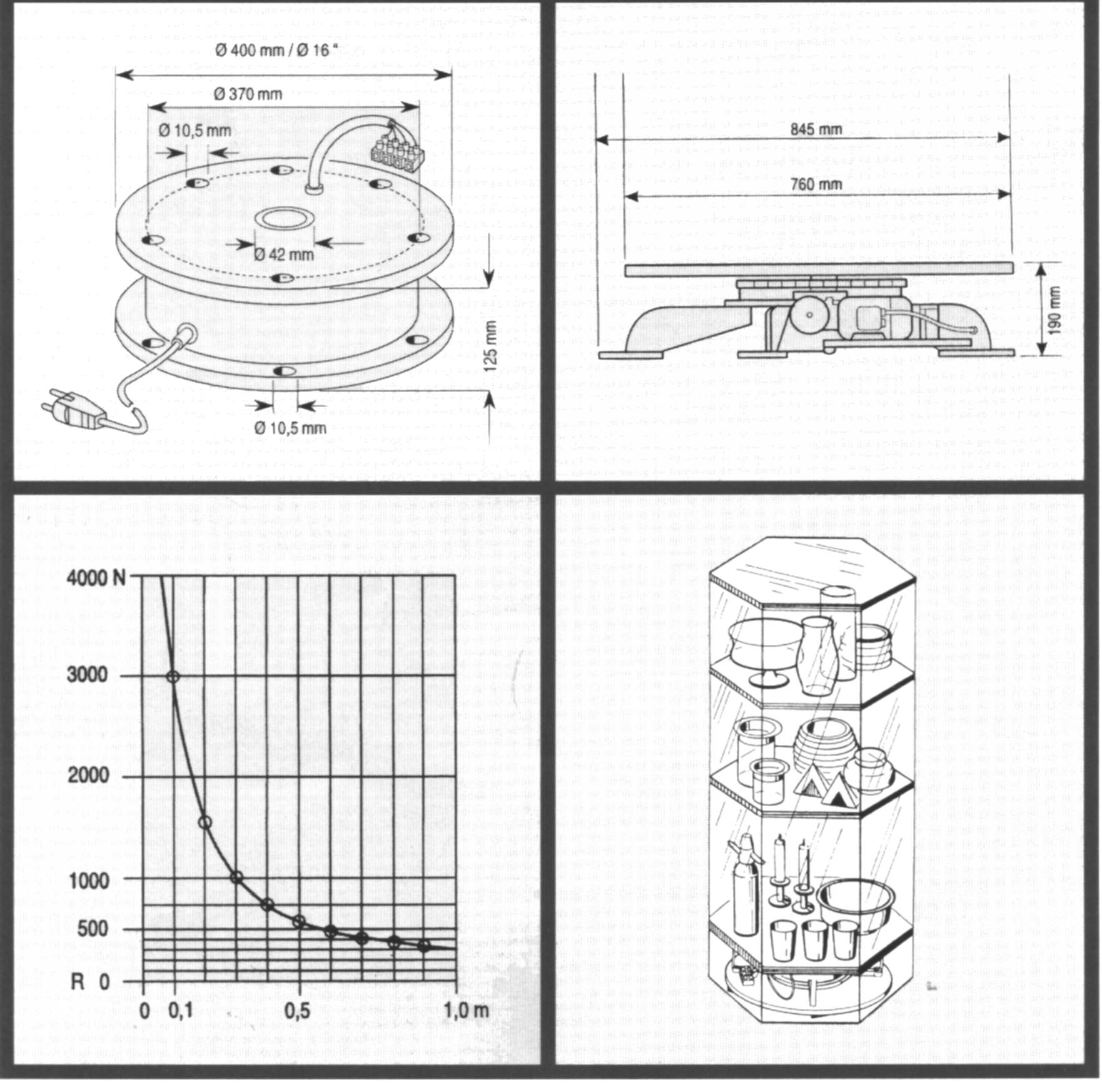

Maße

kmotoren Maße

CE              500kg                           2.6400.00.00 K 500 L                     Drehbühne, eine prädestinierte Entwicklung:                                           Verwindungssteif                                    Durchgehende Hohlachse mit einem lichten O von 42 mm                             Geräuscharm                                         Für Innen- oder Aussenbetrieb                             Wartungsfrei                          Rutschkupplung                                      rotiere rotierende Stromübertragung        K 500 L Belastungsdiagramm:                 max. zulässige Belastung N bei exzentrischer Lastordnung (Entfernung von Drehachse in m)TechnischeDaten:                                  Ausführungsschacht für Kabel bei rotierender Stromübertragung (max.  4x1,5 mm²)                                           Gesamthöhe:125mm

 max. zentr. Belastung 500 kg (siehe  Belastungsdiagramm) 220-240 V, 50 Hz, Nennleistung14W,                               Standarddrehzahl: 1 UpM rechts drehend,

Eigengewicht:24kg                               Zusatzausrüstung (auf Anfrage bzw.Aufpreis)                                         rotierende Stromübertragung bis 4 Bahnen (4 Amp Standard), 8 Amp. Sonderausführung + Schutzleiter             Taktschaltung                                        Drehrichtung links                                  Mittelrohr mit Reduzierstück f. 40x2 mm, Länge auf Wunsch                                 Stellring für Höhenverstellung am Mittelrohr O 60x50x10 mm

CE             1000 kg                 2.6603.00.00 K 1000 SK für Innen          Schwerlastdrehbühne:                        Stabile Schweisskonstruktion. Grosse, unverwindbare Standfläche, Kugeldrehkreuzlagerung geeignet für grosse Aufbauten, nur für horizontalen Einsatz.                                            Zwei Modelle sind verfügbar:                 a) für Innenbetrieb                                 b) fü Ausseneinsatz. Hier sind die Berechnungen bezügl. Windlast anzustellen. Die Drehbühne muss bauseits gegen Spritzwasser nach Schutzklasse II geschützt werden. wir empfehlen unseren automatischen Schmierstoffgeber. Bei Einsatz der Langzeitschmierpatrone und unter der Prämisse einer Durchschnittstemperatur von + 15°C ist die Schmierung des Kugeldrehkranzes ca. 35 Monate gewährleistet. ein Schleifring ermöglicht die Stromübertragung auf den Drehteller ( max. 8 A).                 Verpackung:                                     Transportkiste 860x860x350 mm (Mehrweg) (Unterfahrmöglichkeit für Flurfördegerät)                                     Sonderzubehör gegen Aufpreis:           Ein- Ausschalter                                  Trickschaltung z.B. Intervallschaltung mit Zwischenpause                          Drehrichtung links                              andere Geschwindigkeit                    Standardausführung                         Fussdurchmesser: 845 mm               Kopfdurchmesser: 760 mm                  Bauhöhe 190 mm                              Max. Tragkraft 1000 kg                      Stromanschluss: 220 V/380 V, 50 Hz   Leistungsaufnahme Motor: 40 Watt       Schleifring: 220 V (8 A)                         Drehrichtung: rechts                   Drehgeschwindigkeit: 0,8 UpM               Gerätezuleitung: 2 m, 3x1 qmm,          Schukostecker                                Eigengewicht: 72 kg (inkl. Transportkiste 94 kg), Motorschutzschalter               Farbe: galv. verzinkt

2.643.00.00 K 500 L/SK                         mit Schleifkontakt

2.6600.00.00 K 1000/A/SK                   für Aussen

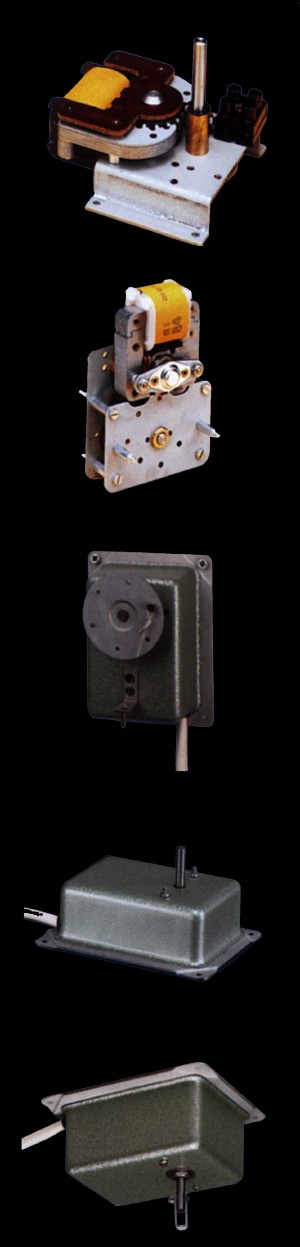

Mit Getriebe-Kleinmotoren lassen sich auf Grund der geeigneten Abmessungen und den verschiedenen Antriebsarten vielseitige und äusserst interessante Dekorationseffekte oder Produkt-Präsentationen erzielen. Einsetzbar an der Wand, Decke oder stehend. Lieferbar als Auf-Ab-Motor, recht- oder linksdrehend, mit Pendelbewegung oder Spring- bzw. Wippeffekt. Ideal für bewegliche Werbedisplays. Mit Drehzahlen von 0,6-60 U/min. Sonderausführungen - und Entwicklungen nach Kundenwunsch sind möglich


2.5022.00.00 - GMO 1                           Einbau-Getriebe-Kleinmotor (Synchronmotor) 230 V/10 VA, offen ohne Gehäuse, recht-/links-drehend und pendelnd einstellbar, Arbeitswelle zylindrisch o 6 mm, serienmässig 2 U/min. (0,6-60 U/min. auf Anfrage)

2.5043.00.00 - GMO 5                       Doppel-Synchronmotor 230 V/20 VA, im Gehäuse, mit Netzzuleitung, sonst wie 2.5042.00.00

2.5023.00.00 - GMO 2                          Synchronmotor 230 V/10 VA, im Gehäuse, mit Netzzuleitung, sonst wie 2.5022.00.00

2.5063.00.00 - GMO 6                       Getriebe-Kleinmotor (Asynchronmotor) 230 V/11 VA, im Gehäuse, serienmässig 2,5 U/min., mit Netzzuleitung

2.5021.00.00 - GMO 2 D                      Deckenantrieb (Synchronmotor) 230 V/10 VA, im Gehäuse, kugelgelagert für Hängebetrieb, max. Belastung 5 kg, serienmässig 2 U/min., mit Netzzuleitung

2.5062.00.00 - GMO 6 D                      Deckenantrieb (Asynchronmotor) 230 V /11 VA, im Gehäuse, kugelgelagert für Hängebetrieb, sonst wie 2.5063.00.00

2.5042.00.00 - GMO 4                             Einbau-Getriebe-Kleinmotor (Doppel-Synchronmotor) 230 V/20 VA, offen ohne Gehäuse, serienmässig          2 U/min.

2.5124.00.00 - GMO 12 TB                       Getriebe-Kleinmotor (Asynchronmotor) 230 V/14 VA, im Gehäuse, serienmässig 30 U/min., mit Netz- zuleitung und Ausführung “Springeffekt”
